滾輪罐耳LS30雙輪

滾輪罐耳Ls30產品詳細

感謝您使用我公司生產的滾輪罐耳。本產品用于立井提升容器（箕斗、罐籠、平衡錘），為其提供導向和緩沖。其產品結構強度大，性能好，使用壽命長，可靠性高，運行平穩，調整方便，維修簡單。彈簧浸油潤滑，動態特性好，彈力穩定，是大力推廣的綠色環保產品。本產品有多種規格，能滿足客戶的各種需求。

滾輪罐耳Ls30型號與分類

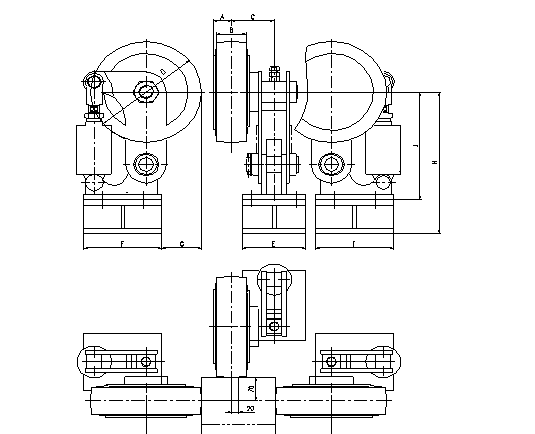

2.1 型號及含義：  圖1 L25/30/35滾輪罐耳    圖2 LS30/35滾輪罐耳  2.2 規格型號示例：  2.3 基本參數與尺寸見表1： 表1 基本參數及主要尺寸 序號 型 號  基本參數 L25 L30 L35 LS30 LS35 備注 1 承受zui大水平力(kN) 12 16 24 20 28   2 重量 111 153 183 191 259   3 緩沖行程 mm 13 13.16 12.65 13.11 12.4   序號 型 號  基本參數 L25 L30 L35 LS30 LS35 備注 4 主要尺寸mm A 49 48 51 ─ ─   B 80 80 94 ─ ─   C 109 115 131 ─ ─   D 250 300 350 300 350   E 155 170 180 ─ ─   F 210 210 278 330 350   f — — — — —   N — — — 267.5 297.5   G 100 100 100 ─ ─   H 400 415 420 416 420   h — — — ─ ─   J 300 315 320 316 328   k — — — ─ ─   S — — — 0 0   Q — — — 75 75   b 180或200 L D+b 注：表中重量值是三個單輪為一組的重量。

滾輪罐耳Ls30安裝維修

4.1滾輪罐耳的安裝：

將滾輪罐耳用螺栓與提升容器連接，調整好三個滾輪罐耳相對罐道的位置，保證與罐道的間隙一致（間隙約為2mm），軸心線水平，徑向中心線垂直于罐道面，然后鎖緊固定螺栓。

4.2滾輪罐耳的使用：

根據滾輪磨損情況，應對滾輪進行調整，方法是松開螺桿鎖緊螺母，轉動螺桿使?jié)L輪靠向罐道，間隙0～2mm，調好后緊固鎖緊螺母。

滾輪罐耳Ls30注意事項

特征與原理

滾輪罐耳是我公司自行研制開發的組合鋼罐道導向裝置，滾輪罐耳主要由滾輪、支架、彈簧緩沖裝置、底座等組成。彈簧緩沖裝置由調節套、調節螺桿、螺母、碟簧軸、導向套、并帽、緊定螺釘、碟簧、平鍵、缸筒等組成。

滾輪罐耳緩沖裝置采用碟形彈簧組，符合煤炭部標準MT236-1991，其作用原理是滾輪受力通過支架、調節套、調節螺桿、碟簧軸施與碟簧上，通過碟簧軸上、下運動釋放和壓縮碟簧組實現緩沖。

碟簧軸在導向套內及缸筒底部的導向孔內上下運動，碟簧軸下端銑有鍵槽，受缸筒底部平鍵的作用碟簧軸不能轉動。導向套擰入缸筒并壓住碟簧軸使碟簧軸的軸肩壓緊碟簧，為了安全可靠導向套用并帽鎖緊，并與缸筒一起配鉆孔、攻螺紋，用緊定螺釘緊固。

運轉中由于滾輪的膠層被磨損，通過調節螺桿調節滾輪使?jié)L輪前傾靠近罐道。調節螺桿一端為左旋螺紋另一端為右旋螺紋，分別擰入調節套和碟簧軸，調整時松開調節螺桿下邊的螺母，逆時針轉動調節螺桿，螺桿擰出，滾輪前傾靠近罐道，調好后緊固調節螺桿下邊的螺母。<

故障分析及排除

序號故障現象原因分析排除方法備注
1滾輪轉動不靈活軸承損壞更換軸承
軸承游隙太小拆下副輪轂，用圓螺母調整軸承游隙
密封損壞，軸承腔進污物清洗軸承，更換密封，注入適量潤滑脂
2滾輪曠擺架下鉸鏈套磨損，間隙大更換新套及鉸鏈軸
軸承游隙太大拆下副輪轂，用圓螺母調整軸承游隙
3滾輪輪轂有過熱現象軸承缺少潤滑脂注入適量潤滑脂
4膠輪磨損快且易損壞滾輪與罐道接觸過緊調整滾輪接觸到罐道即可，不要加預緊力
5緩沖效果降低或失效長期使用，蝶簧剛度低增加蝶簧預壓變形量或更換蝶簧
蝶簧碎更換蝶簧
擺架，緩沖缸各鉸鏈銹蝕，無法轉動清理污物，潤滑鉸鏈
