DZQ80礦用帶式轉載機

1.DZQ80煤礦用帶式轉載機主要用途及適用范圍:

DZQ80/30 /15型煤礦用帶式轉載機主要用于煤礦井下掘進機械化作業中，該機前部可與EBZ135、EBZ150、EBZ160、 EBZ200、EBZ230、EBZ260型掘進機及國內外各種掘進機相配套連接，后部可與“DSJ80/40/2×40”、“DSJ100/63 /2×75”型帶式輸送機及礦車配套，實現中介轉載。通過該機與可伸縮帶式輸送機搭接長度的變化，保證轉載及運輸?shù)倪B續性，減少可伸縮帶式輸送機拉伸皮帶 的次數，實現縮短輔助工時，達到加快掘進速度的目的。

本機按MT/T823-2006煤礦用帶式轉載機設計，可與各種掘進機及礦車配套，基本保持了原機的連接方式，因機型不同連接方式有差異，包括選用各種可伸縮帶式輸送機后部配套，在定貨時合同上務必注明配套方式。

1.2型式、型號與含義說明

1.2.1型式：橋式皮帶轉載機

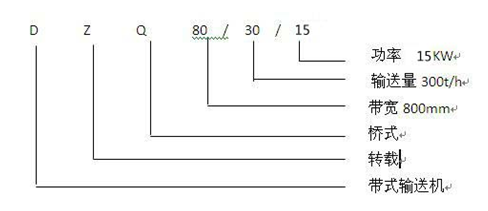

1.2.2型號與含義說明

1.3使用環境及工作條件

本機適用于煤礦井下機械化掘進的輸送轉載，允許在有沼氣或**危險的礦井中使用。

2.技術特性

2.1輸送量 ………………………………………………≥300t/h

2.2出廠長度 ……………………………………………16.68m

2.3帶速 …………………………………………………1.6m/s

2.4與DSJ100/63/2×75搭接時小車軌距 ……………1550mm

2.5與DSJ80/40/2×40搭接時小車軌距 ……………1295mm

2.6與DSJ65/20/2х22搭接時小車軌距 ………………1092mm

2.7與礦車搭接時小車軌距  ……………………………630mm

2.8與帶式輸送機的有效搭接長度…………………12.5m

2.9隔爆油冷式電滾筒

a.型號 ………………………………………………YDB18.5-1.6-500×800

b.功率 ………………………………………………18.5KW

c. 電壓 ………………………………………………660/1140v

d. 直徑 ………………………………………………500mm

2.10改向滾筒直徑 ……………………………………219mm

2.11托輥直徑 …………………………………………89mm

2.12托輥所成槽角 ……………………………………30°

2.13機頭升角 ……………………………………12°

2.14機尾小車水平轉角…………………………………12°

2.15機尾小車縱向上、下轉角…………………………12°

2.16尾部張緊輸送帶調整距離…………………………300mm

2.17阻燃輸送帶

a.型式 ………………………………………………阻燃輸送帶

b.帶寬……………………………………………800mm

c.級別 ………………………………………………800S

d.抗拉強度 …………………………………………800N/cm2

3. 尺寸、重量

3.1外形尺寸

a.機器長度 …………………………………………16680mm

b.機器寬度 …………………………………………1400mm

c.機器高度 …………………………………………1515mm

3.2機器總重量 …………………………………………3.01t

4．結構特征與工作原理

4.1結構特征

本機由1、機頭；2、前身；3、中身；4、機尾；5、支撐小車五大部分組成。

4.1.1機頭部

由機頭架、受料斗、連接部、清掃器、改向滾筒及上下托輥組成，總成2米。

機架為全機基本一致的方管桁架，立桿間用簿鋼板封合，形成側架間用橫管及方管斜筋聯接，統組成剛性架。

受料斗能保證有效地接料。連接部可將機頭直接連在掘進機上，改向滾筒可變更輸送帶運行方向。清掃器為標準型，能有效清理下帶上的積物，上托輥為緩沖式，以清理和承受落料時沖擊。

4.1.2前身及中身部：

前身由機架上、下托輥組成。中身由機架，上、下托輥組成，共4節，每節長3米，此兩部分是承擔遠距離的主要組成部分。

4.1.3機尾部：

由機尾架、隔爆油冷式電滾筒、落料擋板、刮起泥裝置組成，長2米。

隔爆油冷式電滾筒有三種作用：驅動輸送帶，改變輸送帶運行方向，張緊輸送帶的同時，調整輸送帶的跑偏。落料擋板分左右主要用來防止物料的亂跑散花。刮泥裝置于電滾筒下，機架的T型槽內，當滾筒調距時，隨之調整刮泥裝置，使其與輸送帶接觸，刮去粘在帶上的煤泥。

落料擋板可變換組合孔位把合，使其好地靠近滾筒。

4.1.4支撐小車

由水平轉架構、垂直轉架、車輪組成。通過軸連在機尾架上。

工作時，車輪在輸送機軌架上滾動。當機器發生偏移時，機尾架沿軸回轉。當機器上、下起伏時，轉架沿軸回轉，以保證小車輪有效著軌。

水平轉架上的孔組，可以調節車輪軌距，調節后車輪凸緣內距分別為：630mm、1092mm、1295mm、1550mm。

4.2工作原理

本機以阻燃輸送帶為傳動承載機構。輸送帶的運行，靠機尾的電動滾筒直接帶動，機頭直接連在掘進機機尾上。當該機后配可伸縮帶式輸送機時，機尾支撐小車騎跨在帶式輸送機尾部?jī)蓚?cè)的道軌上。

當該機后配刮板運輸機時，則可訂購我廠生產的專用車輪組件，直接落地支撐。

5．安裝、調試

5.1安裝

先拆去掘進機原轉載部分，再根據不同機型的連接方式，將機頭連接在掘進機尾上。

再根據該機后配套的機型，往機尾架上安裝小車。當后配可伸縮帶式輸送機時，安支撐小車。

支撐小車架設四組孔距從內到外依次配“40T”刮板運輸機、DSJ65/20/2×22型帶式輸送機時、DSJ80/40/2×40型帶式輸送機、DSJ100/63/2×75型帶式運輸機，小車凸緣內距分別為630、1092、1295、1550毫米。

前 身及中身段，用隨機所帶的錐銷作引介，用銷軸、開口銷、支撐板、連接板，將全機有機地連接在一起。圖一中機頭與前身架組之間的聯接板，上下兩孔距不等，按 不同方向把合，可使機頭成水平或向下12°調整。安裝時，可根據需要選擇把合板的方向。zui后掛上托輥組，鋪設輸送帶，釘好帶扣，檢查各部安裝情況，無誤， 將輸送帶張緊，開空車試運轉。

5.2調整

輸送帶的調偏，應在空載條件下進行。

開 機后，輸送帶在機尾跑偏，調隔爆油冷式電滾筒。跑偏的一側，證明其摩擦力小，需調整絲杠的拉開緊程度，調整時要慢慢進行，不可一次調的太多，并注意觀察。 在其它地方跑偏，則調相應處的托輥。輸送帶往哪邊跑偏就把哪邊的托輥朝輸送帶的運動方向移動一個槽距。調整托輥，應在一側進行，切勿兩側同時調。

6.使用及操作

6.1工作前，應詳細閱讀電動滾筒說明書。電動滾筒出廠前，不加冷卻油。所以，工作前，要按說明要求，加足冷卻油。檢查無誤，方可啟車。

6.2工作前，先將本機拉開至與帶式輸送機重合12.5米處。

6.3工作時，要先開支可伸縮帶式輸送機，后開動本機，zui后開動掘進機。

6.4停止工作時，要先停下掘進機，待煤料全部轉載完畢，方可停本機。

6.5正常情況下，要求空載起動。并避免短時間內頻繁啟動。 <

7.保養和維修

7.1輸送帶接頭應經常檢查，發現受損處，應及時割除重做，重做時應保證割口與輸送帶中心線垂直。

7.2清掃器及刮泥裝置應始終調整到壓在輸送帶面上，并保持適當?shù)膲毫?，以確保有效清理運輸系統上的積物和煤泥。

7.3經常檢查托輥是否靈活，發現有不合要求的要及時更換。

7.4傳動滾筒如有尖叫聲時，說明輸送帶打滑，應及時張緊輸送帶。

7.5及時清理影響機器正常工作或?qū)C(jī)器有威脅的各種障礙物。

7.6電動滾筒的使用與保養，請?jiān)敿?xì)閱讀電動滾筒說明書。

8.其它

8.1本機電氣不能作專題配線，應與其前后機聯動，隨機配用所需元件，按下表選型，用戶自備。

8.2本機隔爆油冷式電動滾筒潤滑應采用難燃液；隔爆油冷式電動滾筒的使用、保養和維修應詳細閱讀隔爆油冷式電動滾筒使用說明書，按使用說明書規定進行。

8.3隨機工具

8.4易損件

注：如需以上備件，請專門向本廠訂貨。

8.5本機采用的各種型鋼、板材均符合相應的行業標準；焊縫質量符合《焊接檢驗》標準有關規定；托輥質量達到或超過MT821-2006煤礦用帶式輸送機托輥技術條件的要求。如發現質量問題請及時與本廠聯系，本廠將竭誠為您服務。

敬告：定貨時合同需注明配套掘進機型、運輸機型號，如有特殊需要，可專題設計并供貨。
